Ložiská sú základnými mechanickými komponentmi, ktoré umožňujú hladký rotačný alebo vratný pohyb a zároveň minimalizujú trenie. Sú neoddeliteľnou súčasťou mnohých strojov, od skateboardových koliesok až po motory v elektrických ventilátoroch.
Ložiská sa dajú rozdeliť do dvoch hlavných kategórií na základe typu valivých telies: guľkové a valčekové.
Štruktúra a funkcia ložísk
Základná konštrukcia ložiska pozostáva z vnútorného krúžku, vonkajšieho krúžku a valivých prvkov (guľôčok alebo valčekov) umiestnených medzi nimi. Klietka zaisťuje rovnomerné rozloženie valivých telies a zabraňuje ich vzájomnému dotyku. Tesnenia alebo štíty chránia vnútro ložiska pred nečistotami a stratou maziva.
- Vnútorný krúžok: Zvyčajne sa inštaluje na otočný hriadeľ a otáča sa spolu s ním.
- Vonkajší krúžok: Je pripevnený k sedlu ložiska alebo krytu zariadenia a zvyčajne zostáva nehybný.
- Valivé prvky: Odvaľujú sa medzi vnútorným a vonkajším krúžkom, čím znižujú trenie.
- Klietka: Udržuje valivé prvky v správnej vzdialenosti.
- Tesnenia/štíty: Chránia ložisko pred vonkajšími vplyvmi.
Primárnou funkciou ložísk je znížiť trenie medzi pohyblivými komponentmi prostredníctvom valenia alebo kĺzania.
Typy ložísk podľa valivých telies
Podľa typu valivých telies sa ložiská delia na guľkové a valčekové:
Guľkové ložiská

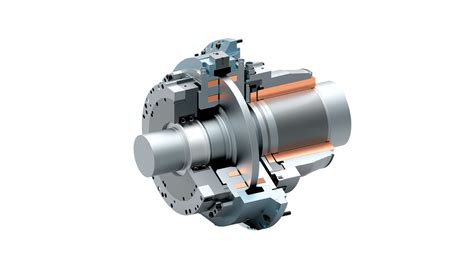

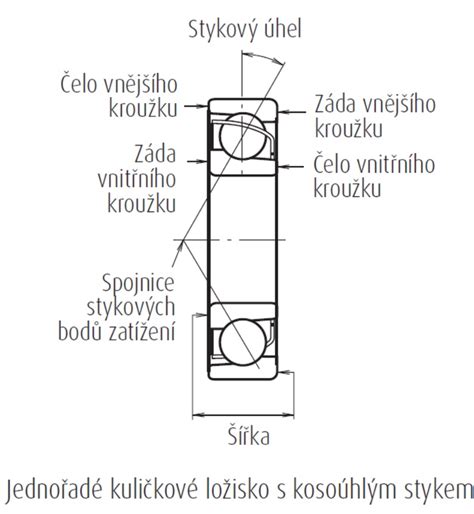

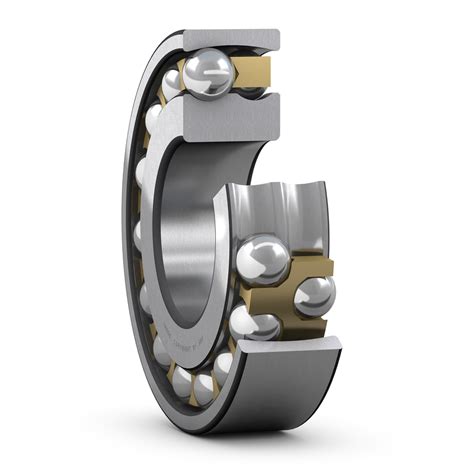

Guľkové ložiská využívajú guľové valivé komponenty. Vnútorný a vonkajší krúžok majú hlboké drážky, v ktorých sa guľôčky kotúľajú. Sú navrhnuté tak, aby znášali radiálne a jednosmerné axiálne zaťaženie. Vďaka svojej obmedzenej kontaktnej ploche sú guľkové ložiská vhodné pre vysokorýchlostné a nízko zaťažené aplikácie.
Valčekové ložiská
Valčekové ložiská používajú namiesto guľôčok valčeky. Valčeky majú väčšiu kontaktnú plochu ako guľôčky, čo im umožňuje znášať väčšie zaťaženie. Tieto ložiská sú dobré pri manipulácii s ťažkými bočnými (radiálnymi) zaťaženiami, ale nie sú vhodné na zaťaženie z koncov (axiálne zaťaženie).
Valivé ložiská sa zvyčajne skladajú z dvoch krúžkov s obežnými dráhami, valivých telies a klietky. Podľa tvaru valivých telies sa delia na guľkové, valčekové, kuželíkové, súdkové a ihlové.
Radiálne ložiská
Radiálne ložiská sú navrhnuté tak, aby znášali sily kolmé na os otáčania, známe aj ako radiálne zaťaženie. Pôvod radiálnych ložísk siaha do 19. storočia, keď Jules Suriray v roku 1869 patentoval prvé radiálne ložisko.
Konštrukcia radiálnych ložísk zvyčajne zahŕňa vonkajšie krúžky, vnútorné krúžky, valivé prvky a klietky. Keď sa valivé prvky odvaľujú medzi vonkajším a vnútorným krúžkom, znižuje sa trenie a opotrebovanie, čím sa zvyšuje účinnosť a životnosť mechanického zariadenia. Hlavnou črtou radiálneho ložiska je, že znesie iba radiálne zaťaženie a nie je vhodné na znášanie axiálneho zaťaženia.
Radiálne ložiská sú široko používané v rôznych mechanických zariadeniach, ako sú automobilové motory, prevodovky, reduktory, motory, strojárske stroje, lode a lietadlá.
Axiálne ložiská
Axiálne ložiská sú navrhnuté špeciálne na podporu axiálneho zaťaženia, čo sú sily pôsobiace pozdĺž osi rotujúceho hriadeľa. Znižujú trenie a opotrebovanie medzi dvoma pohyblivými povrchmi, zvyčajne hriadeľom a krytom.
Axiálne ložiská sa zvyčajne skladajú z dvoch axiálnych podložiek (alebo krúžkov) a niekoľkých valivých prvkov. Môžu zniesť veľké množstvo axiálnej sily a tiež určitú radiálnu silu. Štruktúra axiálnych ložísk sa líši od radiálnych ložísk. Zatiaľ čo radiálne ložiská primárne znášajú radiálne sily, axiálne ložiská sú optimalizované pre axiálne sily.
Axiálne ložiská sa delia na:
- Axiálne guľkové ložiská: Používajú guľôčky a sú vhodné pre aplikácie s nízkou a strednou rýchlosťou. Môžu byť jednosmerné alebo obojsmerné.
- Axiálne valčekové ložiská: Využívajú valčeky a sú vhodné pre aplikácie s vyšším zaťažením a nižšou rýchlosťou.
- Axiálne kuželíkové ložiská: Kombinujú schopnosť znášať radiálne aj axiálne zaťaženie.
- Axiálne súdkové ložiská: Majú samonastavovací výkon, čo umožňuje kompenzáciu mierneho nesúosovosti.
- Axiálne ihlové ložiská: Majú malé valčeky s veľkým priemerom a vysokou nosnosťou.
Axiálne ložiská hrajú dôležitú úlohu vo veľkých strojoch, ako sú stroje na veľké zaťaženie, valcovacie stroje v oceliarňach a veľké hutnícke zariadenia.
Výber správneho uloženia ložiska
Nesprávna tolerancia uloženia ložiska môže viesť k poruche. Cieľom je zabrániť relatívnemu pohybu medzi páriacimi sa časťami, či už ide o tečenie alebo pretáčanie. Zároveň je potrebné zohľadniť praktické faktory ako jednoduchosť montáže, údržba a vplyv teplotných zmien.
Existujú dva hlavné typy uloženia:
- Interferenčné uloženie (tesné): Používa sa na zabránenie pohybu (tečeniu). Vyžaduje si väčšiu silu pri montáži.
- Výpredajové uloženie (voľné): Umožňuje jednoduchšiu montáž, ale pri nesprávnom prevedení môže viesť k tečeniu.
Pri výbere uloženia je kľúčové určiť, ktorý krúžok ložiska sa otáča vzhľadom na smer zaťaženia. Rotujúci krúžok vystavený "rotujúcemu zaťaženiu" si vyžaduje interferenčné uloženie, aby sa zabránilo tečeniu.
| Stav krúžku | Typ zaťaženia | Odporúčaná montáž | Dôsledok nesprávnej montáže |
|---|---|---|---|
| Vnútorný krúžok sa otáča | Rotujúca stránka | Interferencia | Pnutie na hriadeli |
| Vonkajší krúžok sa otáča | Rotujúca stránka | Interferencia | Plíživý vývoj v oblasti bývania |
| Vnútorný krúžok stacionárny | Stacionárne | Odbavenie | Nadmerné napätie |
Vplyv teploty a povrchovej úpravy
Teplotné rozdiely medzi komponentmi zostavy môžu výrazne ovplyvniť toleranciu uloženia. Napríklad, ak sa hriadeľ zahrieva viac ako puzdro, môže dôjsť k "záchvatu" ložiska v dôsledku zníženia vnútornej vôľe. Naopak, ak sa puzdro zahreje viac, môže dôjsť k "tečeniu" vonkajšieho krúžku.
Povrchová úprava styčných plôch má tiež vplyv na efektívne uloženie. Mikroskopické vrcholy na povrchu sa pri montáži rozdrvia, čo vedie k menšiemu skutočnému zásahu, než bolo vypočítané. Drsnejší povrch znamená väčšiu stratu interferencie.
Mazanie a tesnenie
Správne mazanie je kľúčové pre zníženie trenia, opotrebovania a odvádzanie tepla. Existujú dva hlavné spôsoby mazania: mazanie tukom a mazanie olejom. Voľba závisí od konkrétnych podmienok a účelu použitia.
Tesnenie ložiska môže byť buď samotesniace (napr. protiprachové kryty) alebo externé. Tesnenia chránia ložisko pred kontamináciou a stratou maziva.
Čo je ložisko? Všetky typy ložísk a ich použitie a fungovanie
Pri výbere ložísk je nevyhnutné zvážiť typy zaťaženia (radiálne a axiálne), prevádzkové rýchlosti a podmienky prostredia, aby sa zabezpečila optimálna funkcia a dlhá životnosť.
